产品概述
6路配网自动化终端DTU具有灵活组态配置功能、WEB 发布功能、独立保护插件功能。具有体积小、结构紧凑、环境适应能力强、扩展维护方便的特点。能实现线路故障地检测、切除,通信管理模块具备多种方式的通信接口和多种标准通信规约。
前言
配网自动化终端DTU一般安装在常规的开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。具有交流采样、直流遥测、遥控、遥信、录波、时钟同步、事件顺序记录、多串口通信、多种通信规约、分布式网络通信、当地或远方在线装载、设置参数、远程诊断维护等多种功能。部分DTU还具备保护和备用电源自动投入的功能。可采集并上传多回路线路电压、线路电流、零序电流、设备状态等运行及故障信息,具备多种方式的通信接口和多种标准通信规约。
适用范围
一般安装在常规的开闭所(站)、小型变电站、配电室、户外小型开闭所、环网柜、箱式变电站等,实现配网在线和离线远方监控,与配电自动管理。
主要作用
1、收集线路故障信息,完成故障识别。
2、执行遥控命令实现故障隔离和恢复供电的功能。
3、实现多条线路电压、电流、有功功率、无功功率、功率因数、频率或者谐波值的测量、采集直流量并向上级装置传送。
4、接收并执行上级装置的遥控命令及返送校核。
5、接收并执行对时命令。
6、具有程序自恢复和设备自诊断功能。
7、具有通道监视功能。
8、可接入多路电源,并可在主电源失电时自动无缝投入。
9、可与变电站内其他系统通信,进行信息交换。
10、具有接收和执行复归命令的功能。
11、具有蓄电池智能维护功能。
12、具有与两个及以上主站通信的功能。
13、支持电话拨号、无线、光纤、以太网、RS232/485等多种通信方式。
14、通信规约丰富,支持目前流行的所有规约(如101、104、CDT、MODBUS )。
特点介绍
1、充分吸收国外技术,总结我们多年来调度自动化产品设计经验,结合我国电网建设与改造的特点,采用网络通讯技术、高性能单片机等现代数字电子技术,达到装置性能可靠,使用灵活方便。
2、结构设计上,采用通用国际标准以功能模块为单元的结构,有效地提高了装置的绝缘性能及抗干扰能力。既可分散安装,也可集中组屏,从而可灵活的运用于各种场合。
3、强大的网络通信功能。装置采用标准的TCP/IP协议,100M通信速率。含有2个通信速度极高、具备通用性接口的以太网络芯片,用于组成互为备用的站内通信网络。
4、富余的通讯接口。装置含有多达四个串行口,(RS485或 RS232可选)满足不同场合的通讯要求。
5、的可维护性、可扩展性设计。在调度中心,通过远动通道,在调度中心可以直接对主控装置、各测控装置的软件进行在线升级及修改。模块间采用CAN-BUS总线通讯,硬件上可根据工程需要,配置不同数量不同类型的子模块。

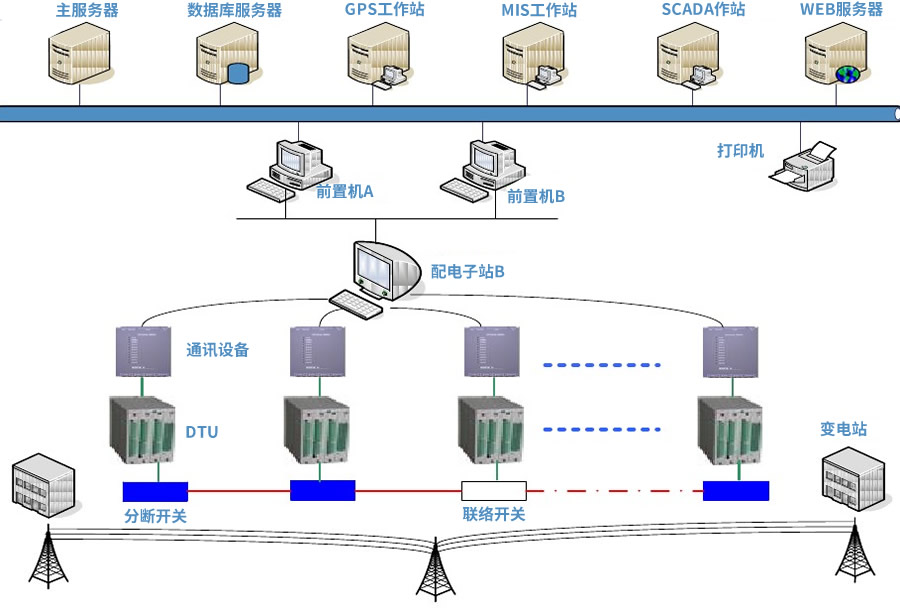

配网自动化终端结构图
